网架设计中滑动球铰支座和弹性球铰支座的选择

  在网架结构支座设计中，滑动球铰支座和弹性球铰支座是两种常见且功能不同的选择。其选择核心在于释放或约束特定方向的位移与转动，以适应不同的结构形式、受力状态和使用需求。以下是详细的对比分析与选型指导。

一、核心概念与功能对比

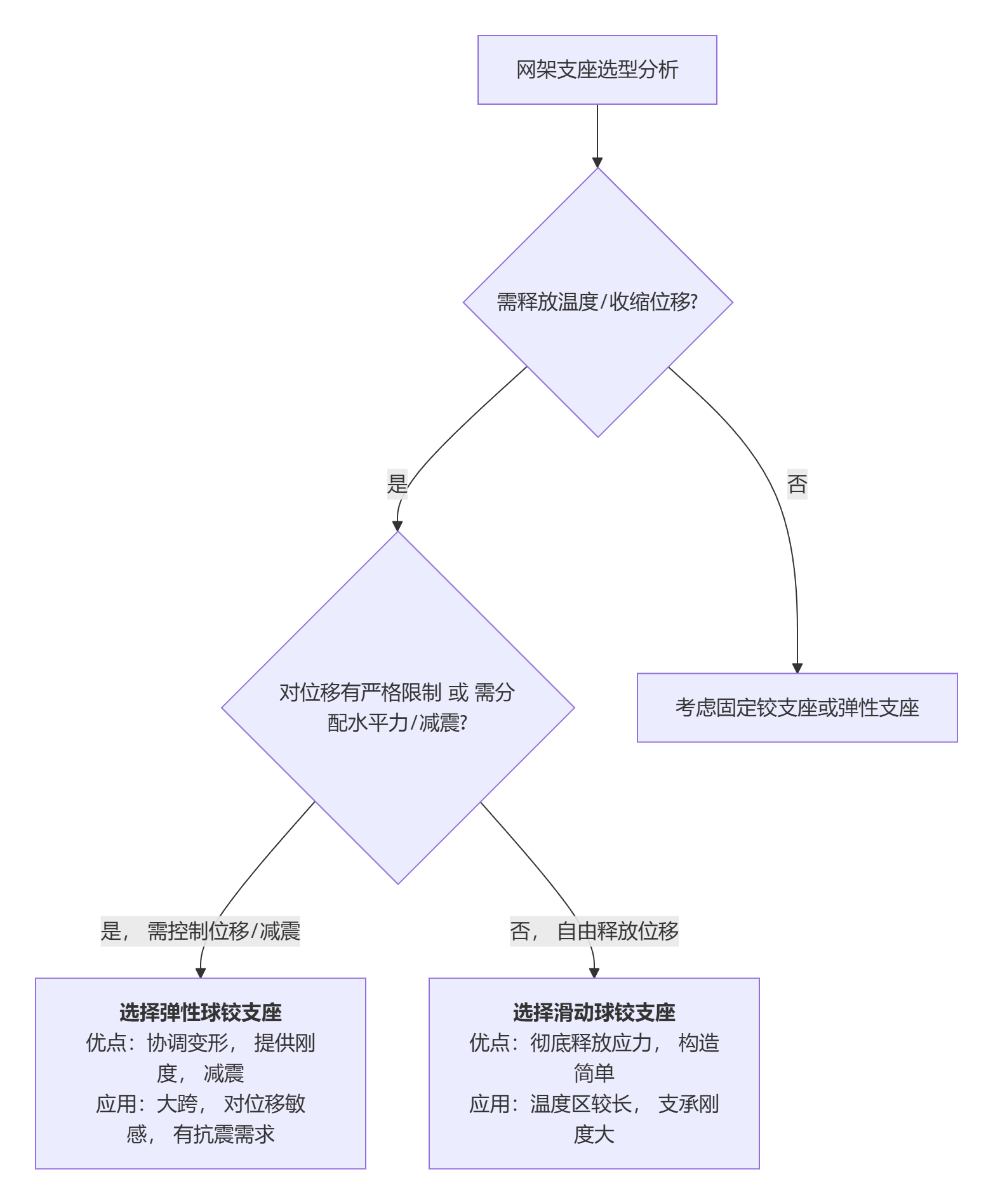

二、选择原则与决策树

选择过程可遵循以下逻辑路径：

graph TD

    A[网架支座选型分析] --> B{需释放温度/收缩位移?};

    B -- 是 --> C{对位移有严格限制 或 需分配水平力/减震?};

    B -- 否 --> D[考虑固定铰支座或弹性支座];

    C -- 是， 需控制位移/减震 --> E[**选择弹性球铰支座**<br>优点：协调变形， 提供刚度， 减震<br>应用：大跨，对位移敏感， 有抗震需求];

    C -- 否， 自由释放位移 --> F[**选择滑动球铰支座**<br>优点：彻底释放应力，构造简单<br>应用：温度区较长， 支承刚度大];

三、详细应用场景与考虑因素

1. 滑动球铰支座的典型应用场景

• 长向或大跨度网架：当结构超长，温度效应显著时，在特定方向（通常垂直于长向）设置滑动支座，是解决温度应力的标准做法。

• 支承结构刚度很大时：当下部支承（如混凝土柱、剪力墙）自身水平刚度很大，难以跟随网架变形时，必须设置滑动支座释放应力，避免对下部结构产生过大的水平推力。

• 简化计算模型：作为理想的活动铰支座，使结构受力明确，计算简化。

2. 弹性球铰支座的典型应用场景

• 需控制位移的大跨/悬挑结构：如体育场屋盖，允许一定变形以释放应力，但过大的位移会影响使用或美观，弹性支座可提供“软约束”。

• 多支座协同受力结构：在复杂空间结构中，通过调整各弹性支座的刚度，可以优化和重新分配水平荷载，避免个别支座受力过于集中。

• 有减震、隔震需求的结构：弹性元件（特别是橡胶垫）可提供一定的阻尼，消耗地震能量，常用于高烈度区或有振动控制要求的场馆。

• 对基础水平推力有限制时：当基础或下部结构无法承受固定铰支座传来的巨大水平力，又希望比滑动支座有更多的控制时，可作为折中方案。

四、关键设计注意事项

1. 滑动支座：

• 摩擦系数：是核心参数，直接影响释放效果和残余水平力。需根据滑板材料（PTFE、不锈钢等）和设计条件确定。

• 限位装置：为防止意外滑脱或承受偶然荷载（如地震），通常需设置限位挡块或阻尼器。

• 维护：应保证滑动面的清洁与耐久，防止锈蚀、灰尘堆积导致“卡死”。

2. 弹性支座：

• 刚度取值：是设计关键，需通过整体结构分析优化确定。刚度值直接影响位移和内力分配。

• 弹性元件耐久性：橡胶等材料存在老化、徐变问题，需明确其工作环境温度、使用寿命及更换可能性。

• 非线性特性：某些弹性元件的力-位移关系可能是非线性的，设计时应予以考虑。

五、总结与建议

最终决策流程：

1. 确定边界条件：分析结构的温度变形、荷载工况、下部结构刚度及抗震要求。

2. 建立计算模型：分别尝试滑动、弹性、固定等支座假定进行试算。

3. 对比分析结果：比较结构内力（特别是杆件应力和支座反力）、位移、用钢量等关键指标。

4. 进行技术经济比较：综合考虑性能、造价、施工和维护成本。

5. 必要时应进行专家论证：对于特别复杂或重要的工程，应进行专项研究或论证。

在实际工程中，一个大型网架结构往往会混合使用固定铰支座、滑动球铰支座和弹性球铰支座，以形成最优的支承体系。例如，在双向超长结构中，可能一方向设固定，垂直方向设滑动，其余点设弹性支座，以实现受力的最优平衡。
